Implementación del Sistema de Calibración de Monitores de Radiación
Implementación del Sistema de Calibración de Monitores de Radiación, mediante la puesta en marcha del Irradiador Hopewell G-10 de la Empresa Nuclear Service S.A.S., en el laboratorio, ubicado en el Parque Industrial de Tunja (Colombia).
Componentes del Sistema
- Fuente Radiactiva de Cs-137 de 5000 mCi (185 GBq) con su contenedor y accesorios.
- Cámara de ionización con su electrómetro.
- Monitor de área.
- Señalización para protección y seguridad radiológicas.
- Sistema de captación de la información y la elaboración de informes.
- Medidor de temperatura, presión y humedad.
Fuente Radiactiva de Cs-137

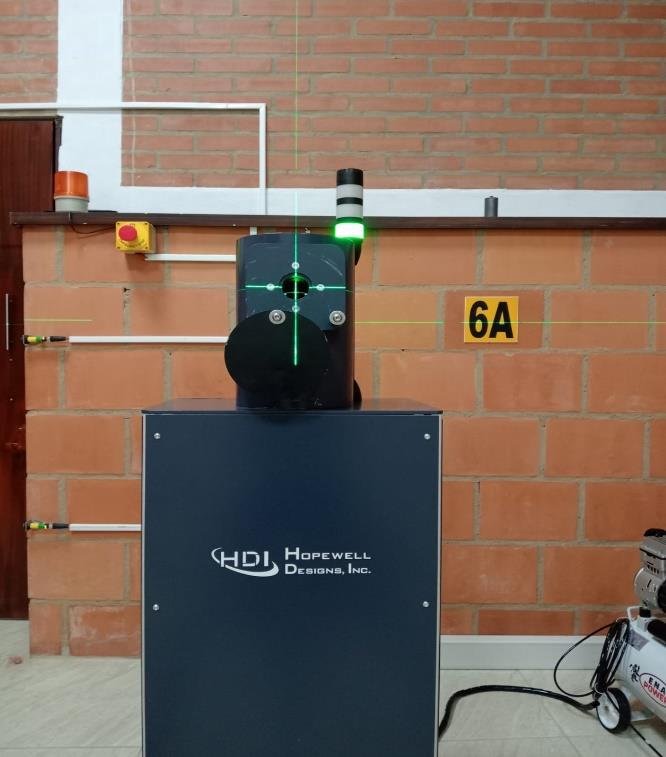

Fuente Radiactiva de Cs-137 de 5000 mCi (185 GBq) con su contenedor y accesorios. En la fotografía #1 mostramos el contenedor Hopewell Modelo G-10 en cuyo interior está la Fuente Radiactiva de Cs-137, de Actividad 185 GBq, dentro de un recipiente de Pb. El peso del contenedor es de 104 Kg.
Riel para la Mesa de Monitores
Se dispone de la mesa portadora de los monitores a calibrar, colocada en un riel que mostramos en la fotografía #2.
Cámara de Ionización y Electrómetro
Cámara de Ionización con su Electrómetro (Fotografía #3). La Cámara de Ionización de 800 cm³ y el Electrómetro SuperMax son marca Standard Imaging, calibrados por la UNIVERSITY OF WISCONSIN-MADISON DEPARTMENT OF MEDICAL PHYSICS ACCREDITED DOSIMETRY CALIBRATION LABORATORY.
Monitor de Área
El monitor de área es marca Ludlum Measurements Model 375 con Certificado de Calibración expedido por Ludlum Measurements Inc. Está ubicado a un lado del irradiador, aproximadamente a 1 m del haz de radiación y a la misma altura de la Fuente; la señal llega a la pantalla de observación ubicada en la consola de la bahía contigua desde donde se maneja el irradiador.
Señalización para Protección y Seguridad Radiológica
Además del monitor de área, el Irradiador tiene incorporada señalización interna y externa a la bahía, que se prende automáticamente cuando se acciona el mecanismo para colocar la Fuente en exposición. Similarmente tiene incorporada una señal electromagnética que si se abre la puerta cuando la Fuente está expuesta, se para automáticamente todo el proceso regresando la Fuente a su lugar de blindaje habitual.
Sistema de Captación de Información y Elaboración de Informes
Para captar los datos de Dosis o Tasa de Dosis que se producen con la irradiación en los equipos, se utiliza una cámara de video PTZ, que permite visualizar la imagen en la pantalla de un computador ubicada en la consola de mando de la bahía contigua. De ser necesario se dispone de una lupa y un microscopio para aumentar la imagen.
Medidor de Temperatura, Presión y Humedad
Disponemos de un medidor de Presión, Temperatura y Humedad marca PCE INSTRUMENTS, modelo PCE-THB-40 con certificado de calibración vigente expedido por el Instituto Nacional de Metrología de Colombia con cuyas medidas se hacen las correcciones por presión, temperatura y humedad de las Tasas de Dosis para las calibraciones.
Equipo de Implementación
La implementación fue llevada a cabo con la Dirección del Físico Ph.D Hernán Olaya Dávila y del Físico M.Sc Telmo Bravo Realpe, con la participación del Ing. Ind MBA Guillermo Bravo Monroy y el Físico Dayro Bautista. Hubo orientación y asesoría de Hopewell Inc., fabricante del Irradiador.
